初学者视角体验：【EC800X Duino 开发板】传感器体验-光照传感器
本文介绍了 EC800M Duino 开发板结合光敏电阻实现光照强度检测功能，带领初学者快速上手 QuecPython，极简配置即可完成外设驱动，零基础也能快速实现传感器功能。
- 项目介绍
本项目基于移远 EC800M Duino 开发板实现水位检测功能，是面向物联网入门者的实操案例，核心代码与调试教程已整理完成，可直接复刻使用。
实验现象
完成 EC800M Duino 开发板硬件连接后，通过ADC 功能？读取光敏电阻的模拟信号，实现光照强度实时检测功能；无需复杂的外围设备，极简硬件搭配即可完成硬件外设驱动。
硬件清单
| 组件 | 实物 | 数量 | 获取方式 |
| EC800X Duino 开发板 |  |
1 | 商品详情 |

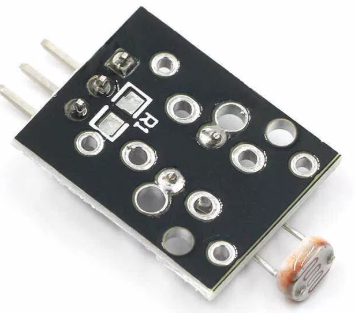

| KY-018 光敏电阻传感器 |  |
1 | 其他 |
| Type-C数据线 |  |
1 | 其他 |
连接方式

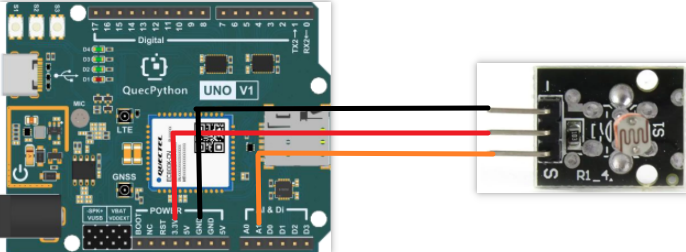

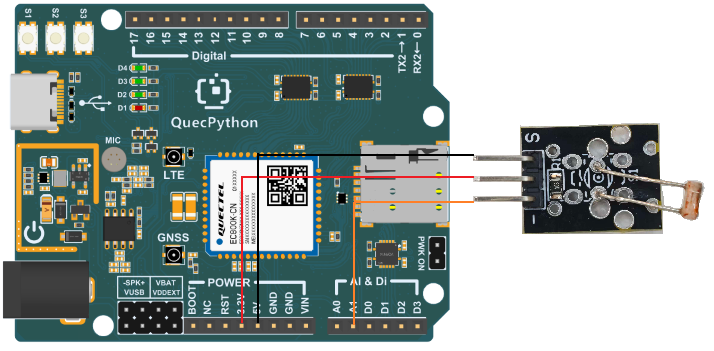

对照以下表格结合图片参考，将设备与外设一一对应连接。
| 硬件 | 开发板 |
| KY-018(VCC) | 3.3V |
| KY-018(GND) |
GND |
| KY-018(信号控制线) |
ADC1 |
| USB | 开发板USB接口 |

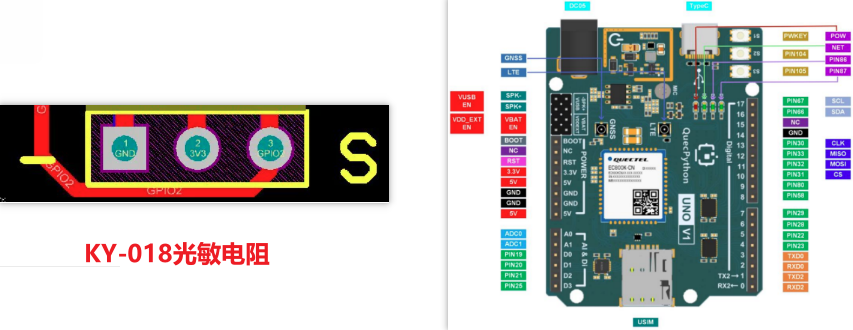

引脚定义
操作步骤
- 完成硬件连接的工作后，电脑设备管理器的端口列表中出现包含?
Quectel USB字样的 COM 口，表示开机成功? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
- 参考此章节，烧录对应型号固件包至开发板

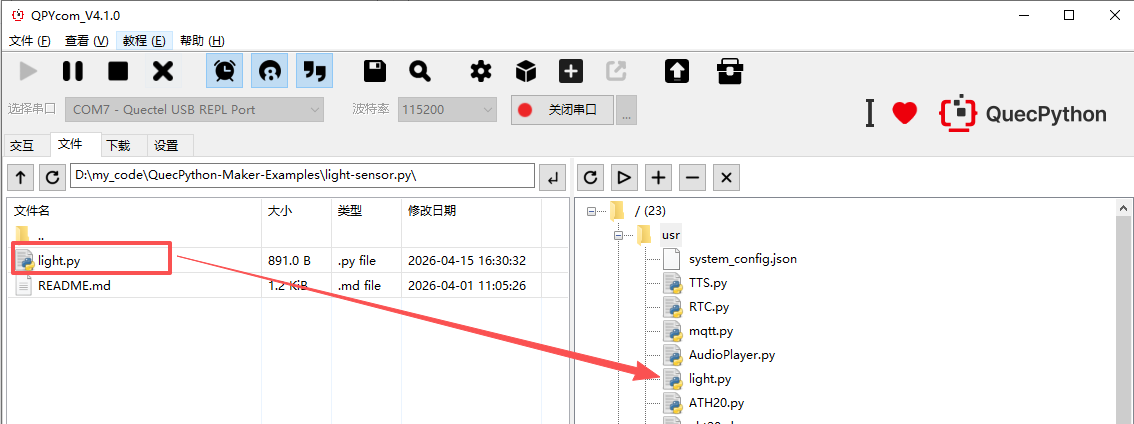

- 进入github仓库下载对应的脚本，通过快速启动教程将脚本下载到模组中；? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
-
参考此章节，执行主程序文件?light.py。
-
参考此章节，停止程序运行。
代码讲解
from misc import ADCfrom machine import Pinimport _threadimport utimedef fun():? ? while True:? ? ? ? num=adc.read(adc.ADC1)? ? ? ? utime.sleep(1)#出现具体电压值，通过电压值控制占空比? ? ? ? print(num)? ? ? ? return numdef LED_SW(num):? ? if num<50:? ? ? ? LED.write(1)? ? ? ? print("光线较强")? ? else:? ? ? ? LED.write(0)? ? ? ? print("光线较弱")if __name__=='__main__':? ? LED=Pin(Pin.GPIO31,Pin.OUT,Pin.PULL_DISABLE,0)? ? adc = ADC()? ? adc.open()? ? _thread.start_new_thread(fun,())? ? while True:? ? ? ? num=fun() ? ? ? ?? ? ? ? LED_SW(num)结果异常排查思路
软件方面：
检查初始化的ADC通道是否与实际使用的通道一致；
GPIO初始化是否与连接的一致
硬件方面：
检查传感器接线是否正确；
将传感器接到其他开发板上是否能正常使用；
资源直达
仓库内还有更多优质创客案例，欢迎前往 GitHub 获取完整代码。如果喜欢本项目，不妨顺手点个 Star 支持一下～
点击直达仓库：QuecPython-Maker-Examples
