本文介绍了 BG95-M3 开发板结合Pin实现LED灯控制，带领初学者体验QuecPython的极简特点，无需复杂配置，一行核心代码即可点亮。
本项目基于移远 BG95-M3 开发板实现LED驱动功能，是面向物联网创客的入门级实操案例，核心及技术细节已托管至 GitHub，可直接获取调试。
基于 BG95-M3 开发板完成硬件适配后，可实现开发板驱动LED灯，支持基础的控制LED亮灭等核心操作，在低功耗、小体积的物联网硬件环境下实现，无需复杂的外围设备，极简硬件搭配即可完成功能落地。
| 组件 | 实物 | 数量 | 获取方式 |

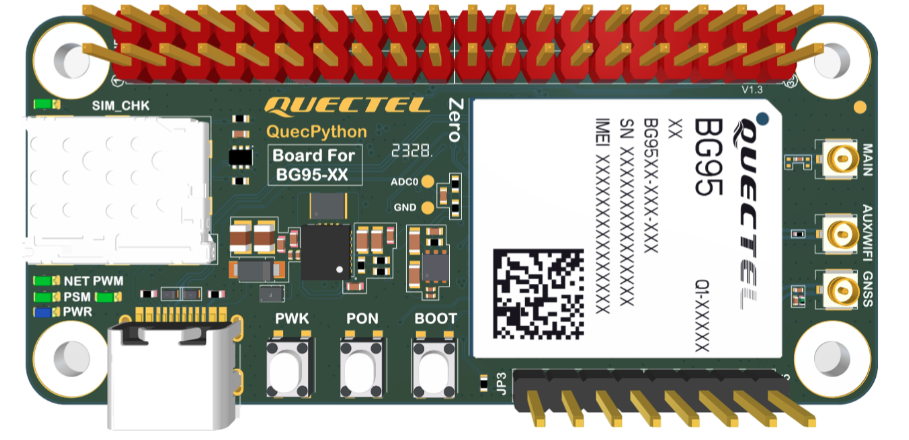

| ?BG95-M3开发板 |  |
1 | 商品详情 |

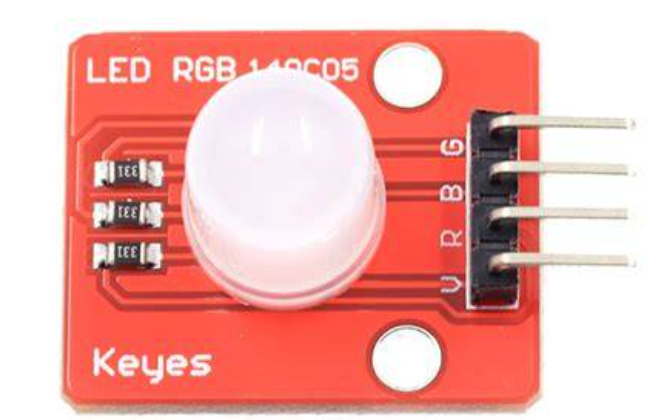

| LED RGB |  |
1 | 其他 |
| Type-C数据线 |  |
1 | 其他 |

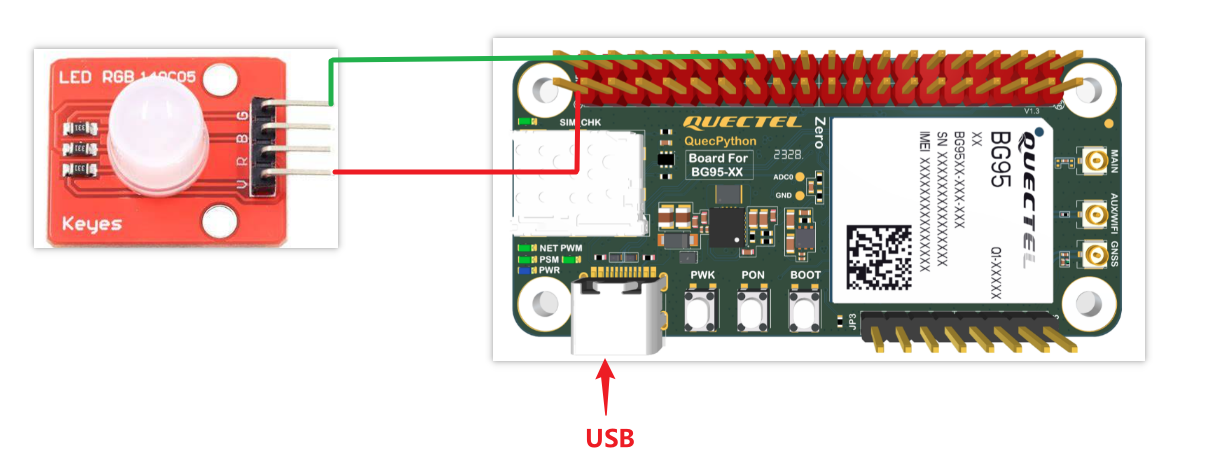

| 硬件 | 开发板 |
| LED(VCC) | 3.3V |
| LED(信号控制线) |
P86(GPIO19) |
| USB | 开发板USB接口 |

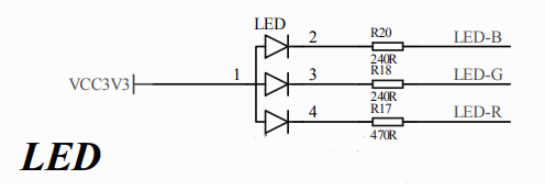

?由上图可以看出来我们的rgb灯，3 个 LED 的正极全部并联，统一接 VCC3V3（3.3V 电源），因此如果我们需要点亮其中一个led灯时，需要拉低led灯连接的对应GPIO引脚电平，形成正向压差，LED 导通发光；
Quectel USB 字样的 COM 口，表示开机成功? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
导入I/O引脚控制？

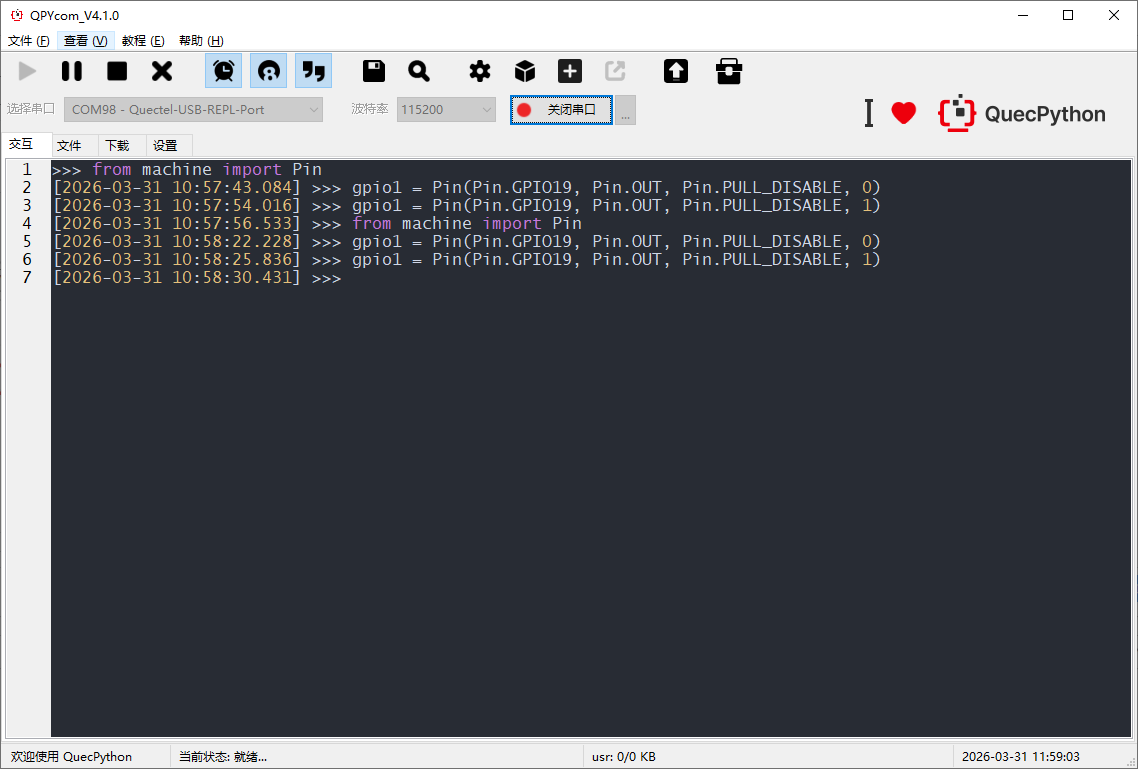

from machine import Pin
创建GPIO对象，同时配置引脚为输出、浮空模式默认高电平
gpio1 = Pin(Pin.GPIO19,Pin.OUT,Pin.PULL_DISABLE,1)

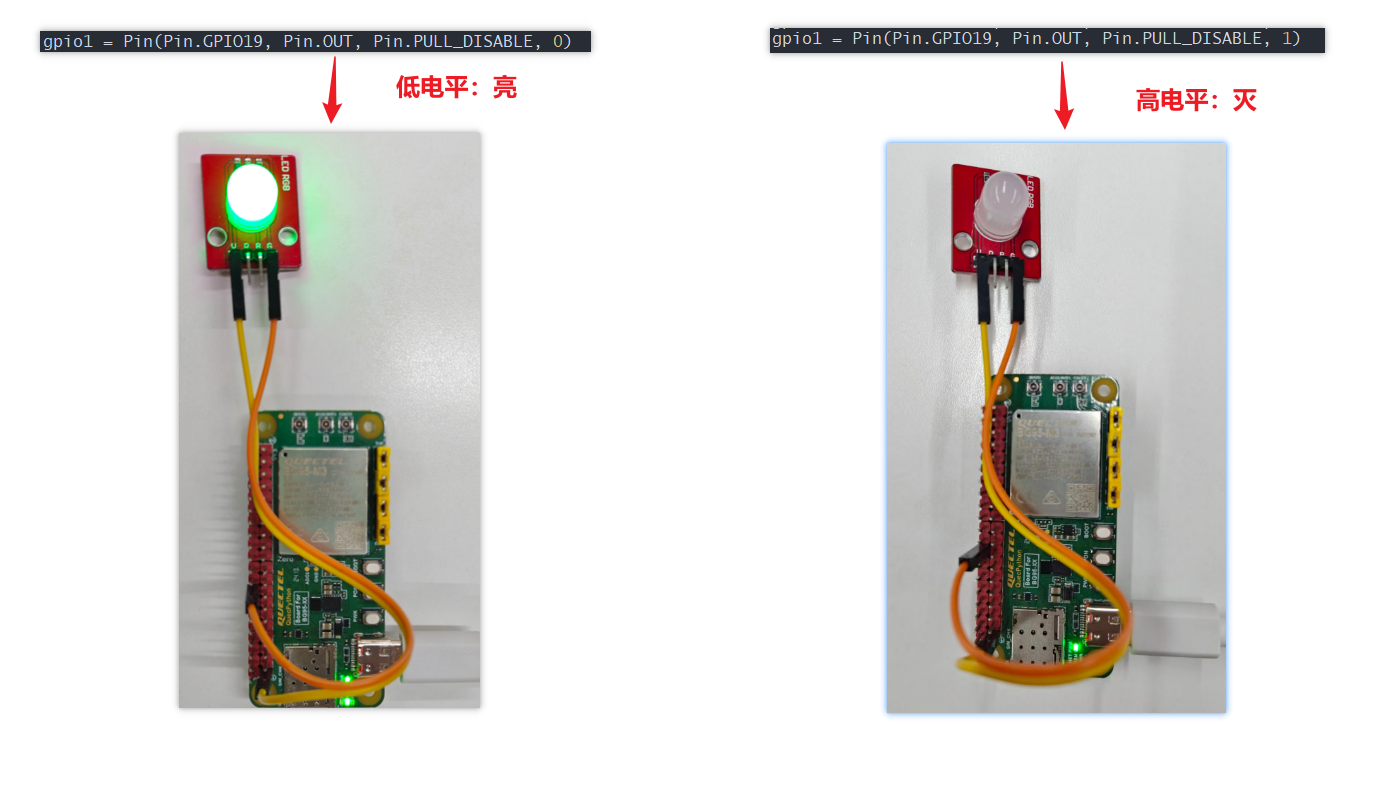

设置低电平，LED亮灯
gpio1.write(0)
软件方面：确认GPIO模式是否设置为输出模式，使用gpio.read()读取该引脚电平是否拉低。
硬件方面：更换其他gpio口或开发板测试LED灯，看是否是LED灯接触不良或开发板引脚故障。
仓库内还有更多优质创客案例，欢迎前往 GitHub 获取完整代码。如果喜欢本项目，不妨顺手点个 Star 支持一下～
